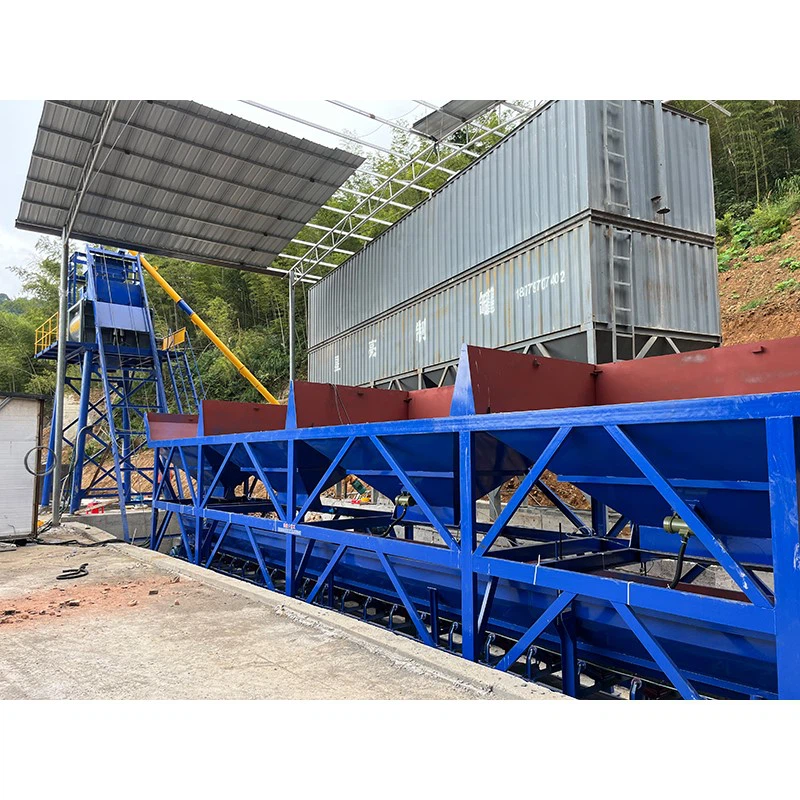

60m³ Beton Santrali

1. Karıştırma Sistemi

· Tip: Çift yatay şaftlı zorla karıştırma ana bilgisayarı

·Uygun ve hızlı olan silindir boşaltmayı benimseyin.

·Karıştırma bıçakları ve astarları aşınmaya dayanıklı, dayanıklı ve sökülmesi ve değiştirilmesi kolay malzemelerden yapılmıştır.

·Mikser, kısa karıştırma süresi, düşük tüketim, düşük gürültü ve uzun aşınma parçaları ömrü ile makul şekilde tasarlanmıştır.

2. Elektrik Kontrol Sistemi

·Elektrik kontrol sistemi bir bilgisayar ana bilgisayarından, bir ekrandan, bir yazıcıdan, bir iletişim kablosundan vb. oluşur.

·Dozajlama sistemi merkezi olarak bir mikro bilgisayar tarafından kontrol edilir. Karıştırma istasyonunun çalışma verileri, ayar ve yönetim için uygun olan 10 yıldan fazla süreyle saklanabilir.

· Formül, kullanıcıların tanımlamasına uygun sayılarla ifade edilebilmekte ve formül sayısı onlarcaya ulaşabilmektedir.

·Otomatik kontrolün kesilmesi durumunda manuel işletim sistemi, harmanlama, karıştırma, boşaltma ve diğer görevler gibi karıştırma istasyonunun kontrolünü yine de tamamlayabilir.

·Bu sistemin güçlü akım kısmı bağımsızdır ve zayıf akım kısmından tamamen ayrılmıştır; bu, zayıf akımın parazit önleme yeteneğini geliştirir ve gelişmiş performans, yüksek güvenilirlik ve daha uygun bakım ile güçlü akım kısmını büyük ölçüde basitleştirir.

3. Agrega Kaldırma Sistemi

·Agrega kaldırma sistemi bir kaldırma kovasını benimser.

4. Agrega Depolama Sistemi

·Dört adet agrega depolama hunisi, agregaları geçici olarak depolayabilir, böylece harmanlama süresinden tasarruf sağlar ve üretkenliği artırır.

5. Agrega Tartım Sistemi

·Agrega tartım sistemi aşağıdakilerden oluşur: agrega silosu, raf, tartım bunker, agrega konveyörü, sensör vb.

Sistem açıklaması:

·Agrega silosunda yükleme için bir kaldırma hunisi bulunur.

·Agrega silosunun altına bir ark kapısı besleyici yerleştirilmiştir ve ark kapısı bir silindir tarafından açılıp kapatılmaktadır. Mikrobilgisayarlı merkezi kontrol ile birleştirildiğinde doğru gruplama elde edilebilir.

·Tartım hunisinin altına yatay bir bantlı konveyör yerleştirilmiştir ve üzerine bantlı konveyör, tartım hunisi ve kümülatif tartım için çeşitli agregalarla birlikte dört sensör asılmıştır. Agrega harmanlandıktan sonra düz bantlı konveyör ile kaldırma bunkerine gönderilir. Kaldırma hunisi, kaldırma motorunun tel halatı ile boşaltma ağzına kaldırılır ve daha sonra agrega miksere boşaltılır.

6. Çimento Tartım Sistemi

·Çimento tartım sistemi, bir çimento tartım hunisi, bir pnömatik kelebek vana, bir sensör vb.'den oluşur.

·Çimento tartımı tamamen kapalı bir cihaz kullanır ve tartım haznesi 3 sensörle tartılır.

·Tartım hunisi malzeme kapısı, açılması esnek ve sıkıca kapatılmış bir pnömatik kelebek vanayı benimser.

7. Uçucu Kül Tartım Sistemi

·Uçucu kül tartım sistemi, uçucu kül tartım hunisi, pnömatik kelebek vana, sensör vb.'den oluşur.

·Uçucu kül tartımı tamamen kapalı bir cihaz kullanır ve tartım haznesi 3 sensörle tartılır.

·Tartım hunisi malzeme kapısı, açılması esnek ve sıkıca kapatılmış pnömatik kelebek vanayı benimser.

8. Su Tartım Sistemi

·Su tartım sistemi aşağıdakilerden oluşur: kullanıcı tarafından oluşturulan su havuzu, su pompası, su tartım hunisi, pnömatik kelebek vana vb.

·Su pompası, kontrol sisteminin kontrolünde, havuzdaki suyu dalgıç pompa vasıtasıyla su tartım bunkerine taşır. Sensör önceden ayarlanan değere ulaştığında pompa durur. Boşaltma sırasında boşaltma pompası çalıştırılarak suyun miksere akması sağlanır. Su pompası, su akış hızını hızlandırmak ve eşit şekilde püskürtmek için su sağlamak için kullanılır.

9. Sıvı Katkı Tartı Sistemi

·Sıvı katkı tartım sistemi aşağıdakilerden oluşur: katkı depolama tankı, katkı ölçeği, su pompası, sensör vb.

· Kontrol sisteminin kontrolü altında katkı pompası, katkı tankındaki karışımı dışarı pompalar. Sensör önceden ayarlanan değeri ölçtüğünde kelebek vana kapatılır.

·Boşaltma sırasında pnömatik kelebek vana açılarak karışımın su tartım haznesine ve su ile birlikte miksere akmasını sağlar. Aynı zamanda su pompası çalışmaya devam ederek katkı maddesini başka bir kelebek vana üzerinden dolaştırarak katkı maddesinin çökelmesini önler. Katkı pompası bir mikro bilgisayar tarafından kontrol edilir.

10. Hava Sistemi

·Pnömatik sistem bir hava kompresörü, bir silindir, bir solenoid valf ve hava devresi bileşenlerinden oluşur. Hava kompresöründeki basınçlı hava, hava kaynağı arıtma ünitesinden geçer ve arıtma, basınç azaltma ve yakıt ikmalinden sonra her bir branşa girer. Normal çalışma koşullarında hava devresindeki basınç 0.7-0.9Mpa aralığında tutulmalıdır.

11. Vidalı Konveyör

·Çimento taşıma sistemi tamamen kapalı bir cihaza sahiptir ve boşaltma portu ile ölçüm hunisi, ölçüm doğruluğunu etkilemeden yumuşak bir şekilde bağlanmıştır.

·Malzeme alma portu, açı sapmasını ayarlayabilen ve iyi bir sızdırmazlığa sahip olan evrensel bir bilyeli mafsaldır.

·Spiral bıçak ile silindir arasındaki boşluk küçüktür ve iletim verimliliği yüksektir.

13. Çimento Silosu

·Miktar: müşteri ihtiyaçlarına göre donatılmıştır

Sistem açıklaması:

·Çimento silosunun üst kısmında taşmayı önleyici bir cihaz bulunur ve buradan çimento üflenir, bu da çimento silosunun yük basıncını azaltır ve tozun havayı kirletmesini önler. Kemer kırma cihazı, gaz sistemi ve kontrol sistemi ile birlikte koninin içine yerleştirilir ve çimento kemerini gerçek zamanlı olarak otomatik olarak kırabilir veya kemeri manuel olarak kırabilir.

14. Kontrol Odası

· Isı koruma ve izolasyon fonksiyonlarına sahip renkli sandviç paneller kullanılmaktadır. Isıtma ve soğutma klimaları ile donatılmıştır.

· Kontrol odası geniş ve aydınlık olup geniş görüş alanına sahiptir.

· Kontrol konsolu ergonomik prensiplere göre tasarlanmıştır ve kullanımı rahattır.
